绕开深紫外光刻机，中国开创纳米压印光刻机，可造出5纳米芯片。

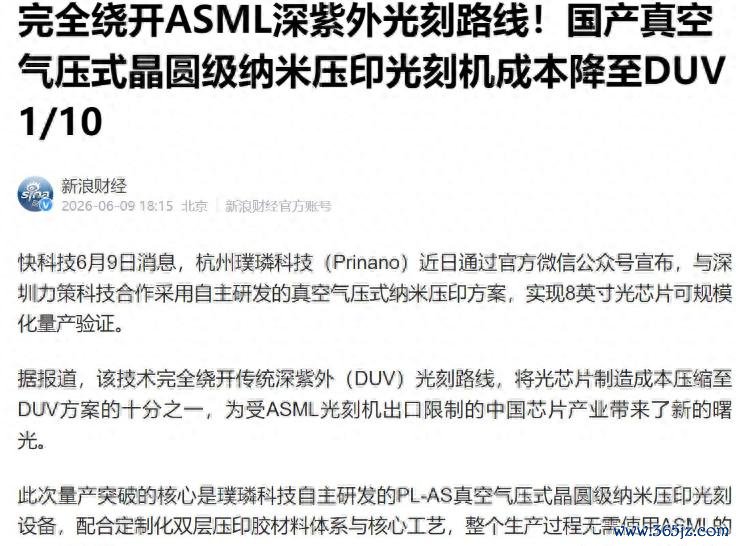

凭据央视的报谈，我们我方搞的真空气压式纳米压印光刻机，还是在8英寸光芯片上跑通了量产考据。这就评释了我们的光刻机，可以干涉市集使用了。

中国成了日本之后，公共第二个造出纳米压印光刻机的国度。和咫尺行业里主流的辊压蹊径、佳能的喷墨步进蹊径都不相似，我们用的是空气垫式面斗争压印旨趣。

啥酷爱酷爱呢？整片晶圆受压的时候，压力均匀性差错能压到0.5%以内，压完残留的那层胶厚度偏差小于2纳米，硬模板、软模板都能用，能作念出10纳米以下的线条。

这种纳米压印光刻机最大的平允，等于透澈无须走传统光刻那条路，不需要那些复杂的光源和镜头系统就能造出特殊于5纳米等第的芯片。

但得说透露，它并不成制造统统类型的5纳米芯片。

一、中国纳米压印光刻机，绕开ASML，造出5纳米芯片

纳米压印光刻这个东西，出来其实很深刻。最早光刻机的天下是尼康和佳能的，自后ASML搞出了深紫外浸润式光刻技巧，把芯片制程整个鼓励到7纳米，才坐上了大哥的位置。

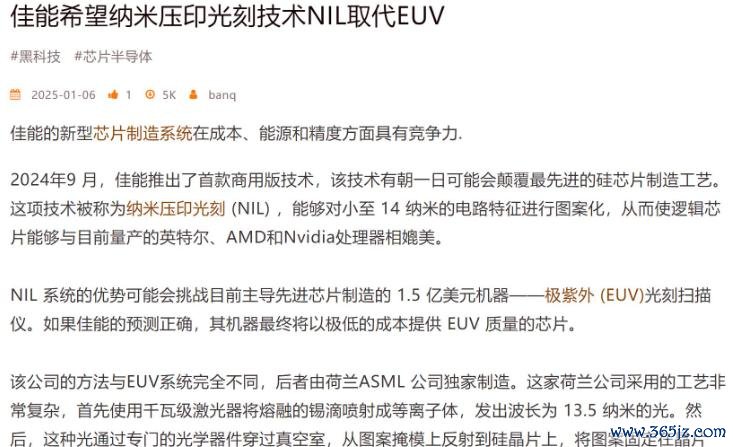

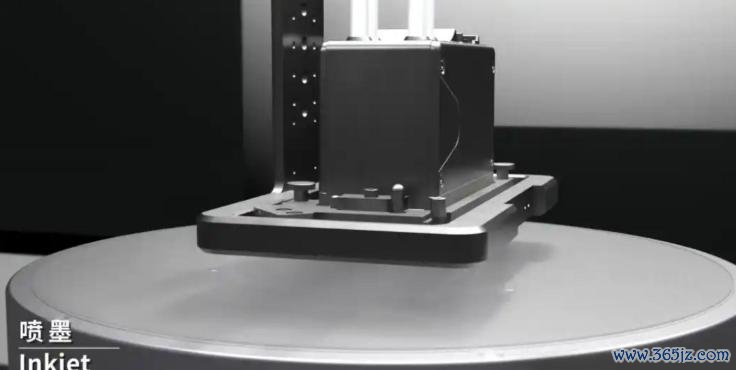

日本那两家为了保住我方在公共光刻领土里的讲话权，很早就开动铺非光学蹊径的技巧蹊径。佳能在2014年收购了好意思国一家叫Molecular Imprints的公司，把我方的喷墨技巧和步进式压印聚首到一块，弄出了咫尺主流的喷墨纳米压印决议。

他们那台FPA-1200NZ2C开辟，在归并个机台上能作念到1.8纳米的层间对位精度，表面上复旧3纳米等第的图形是没问题的。

但佳能这套决议是要把晶圆分红几十个小区域，一个区域一个区域地压。一派8英寸晶圆得拆成几十次操作，这样一来，开辟一小时只可出25片晶圆，压根莫情愿见大界限量产芯片。

另一种辊压蹊径，是用滚轴跟晶圆线斗争的表情压昔时，结尾倒是高一些，但滚轴压力很难在纳米级别作念到整面均匀，作念出来的图形精度只可停在百纳米阿谁层次，压根搞不了先进制程。

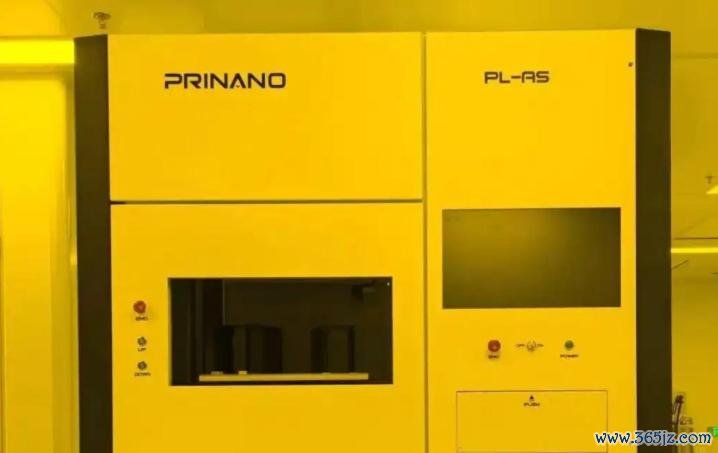

我们这边企业，在2025年的时候也搞出了喷墨压印光刻机，在发现喷墨压印光刻机还存在问题之后，就自创研发了真空气压式面斗争压印，从旨趣上获胜把这两条蹊径的矛盾干掉了。

这套决议是在模板和晶圆之间修复一个真空气垫，通过气垫把压力均匀作用到整面晶圆上，压力均匀性差错限制到0.5%以内。这样8英寸整片晶圆可以一次压印成型，无须分步。

基于这个旨趣，我们这台开辟的线条分离率作念到小于10纳米，表面极限颖悟到4纳米制程的图形，对应5纳米等第的芯片制造才调。

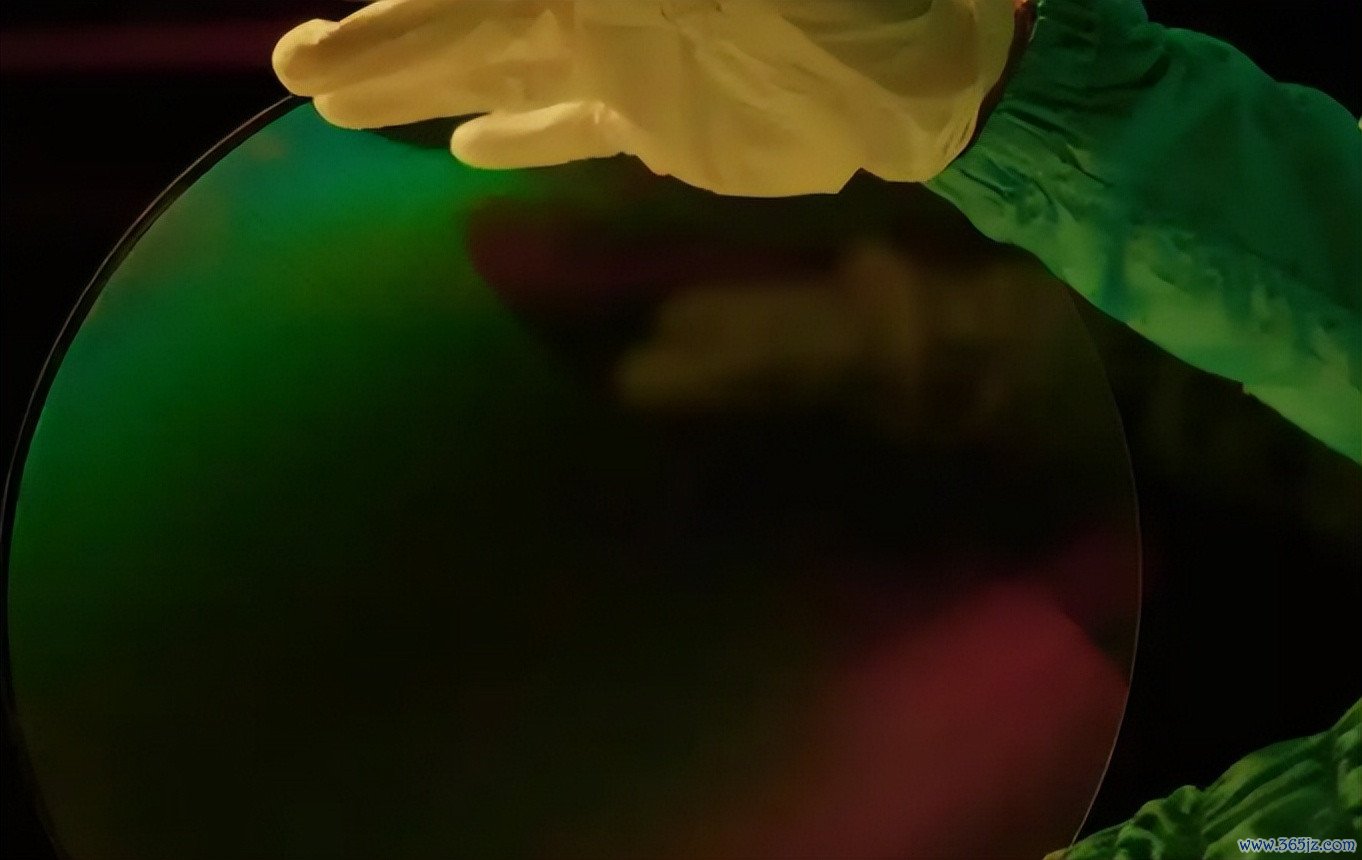

2026年6月，这台开辟还是认真委用，况兼完成了8英寸光芯片晶圆的界限化量产考据。

而且更横暴的是什么，单片晶圆的图形工序本钱，唯有传统光刻决议的十分之一，压印用的模板可以重迭使用上千次，耗材本钱比传统光刻砍掉了或者，获胜冲突了高端光刻工艺本钱过高的舍弃。

不外话得讲显豁，压印光刻能制造的阿谁“纳米”，开云体育·(KAIYUN SPORTS)官方网站跟手机、就业器里用的逻辑芯片所要求的“纳米”，技巧蹊径完全不同。

手机科罚器、电脑CPU、GPU这类高性能逻辑芯片，上头要堆几十层光刻层，不同层之间的套准差错得压到亚纳米级别，而且晶体管结构里到处都是非周期性的复杂二维图形。

而物理斗争式的压印，在搞多层瞄准的时候，全靠模板和晶圆的机械挪位，可材料本人的热胀冷缩、树脂固化松开、模板脱开时的弹性恢复这些问题，导致层与层之间的瞄准精度很难踏实地干到1纳米以下。

是以，甭管是佳能的步进压印，如故我们的整片压印，现阶段都没法替代极紫外光刻或者高数值孔径的光刻，去造出先进逻辑芯片里那些最重要的光刻层。

那纳米压印光刻的上风在什么所在？在那些图形高度重迭、层数少，同期对劣势容忍度相对高一些的芯片品类。

第一个是3D NAND闪存。它的存储单位阵列，是由绝顶规整的垂直沟谈孔和一层层栅极堆叠起来的，天生就妥当纳米压印一次成形。2017年那会儿，东芝存储器也等于咫尺的铠侠，就在四日市工场拿佳能的压印开辟试产闪存，用压印来界说那些又深又窄的孔阵，绕开了传统光刻里又贵又慢的多重曝光和刻蚀范例。

第二个是光芯片，绝顶是名义浮雕光栅、衍射光学元件这些，结构大多是一维或者二维的光栅，特征尺寸从几十纳米到几百纳米，整片压印一下子就能把全口径的图形改造完，作念波导镜片这类元件的分娩结尾会拉高一大截。

再一个等于先进封装。扇出型晶圆级封装、面板级封装里头的重布线层，线宽正从5微米往1微米以下走，开元棋牌APP2026最新版下载微凸点阵列、介质开孔这些结构，皆备可以用压印来界说。

你念念念念，整单方面斗争压印无须反复拼接，可以在600毫米乘600毫米这种面板尺寸上一次作念出高密度互连，这对异构集成的本钱限制真义很大。

把这些看透露之后，就会显豁压印光刻机的出现对中国有多大的价值。

二、本钱低产能快，传统光刻机芯片没意见竞争

中国纳米压印这一下突破，骨子上是完全绕开了ASML主导的那套光学光刻技巧壁垒，无须去依赖那些特定光源，也不靠入口的高精度光学系统，中枢开辟从新到尾都是自主可控的。

这个突破不是要去替代EUV光刻机，而是在特定界限走出一条完全不同的产业路子。

咫尺公共半导体产业内部，超越六成的芯片并不是高端逻辑芯片。存储芯片、光芯片、功率器件、先进封装这些方针，都可以通过纳米压印技巧来作念。

尤其是闪存芯片、光芯片，是脚下许多个高端产业的中枢芯片。东谈主工智能、通讯、智能驾驶、工业机器东谈主这四个界限往前发展，压根离不开这两类芯片。

东谈主工智能产业内部，末端算力开辟、边际盘算模块、云霄就业器，都需要大容量闪存来作念数据存储和调取，而光芯片负责光电信号的退换、高速数据传输，是算力网罗能不成互联互通的重要载体。

通讯界限也相似，5G和下一代的基站开辟、光模块、末端通讯模组，中枢里头装的绝大部分都是光芯片。

高速数据传输的速率、蔓延和踏实性，获胜由光芯片的性能说了算。

智能驾驶车辆身上背着几十个传感器，还有车载盘算平台、车联网模块，既需要闪存存储行车数据、算法例范，也得靠光芯片杀青车内信号传输，还有车与车、车与路网之间的互联。工业机器东谈主的通顺限制、数据集结、费力运维系统，相似要依赖闪存和光芯片来保证开辟踏实运行和数据交互。

说得直白一丝，闪存和光芯片的产能、技巧和供应链稳不稳，获胜影响这几个前沿产业的发展速率。

这两类芯片淌若能我方造，况兼造得稳、造得好，就成了议论一个国度在高端科技产业上轮廓实力的垂危范例。

很万古候里，公共高端芯片制造开辟市集都是高度皆集的。传统光刻机的中枢技巧和产能，只掌抓在少许数外洋企业手里，这获胜导致我们国内联系芯片的分娩关节，恒久面临开辟供应受限的问题，供应链外部风险一直摆在那处。

压印光刻机走的是另一条技巧蹊径，它的中枢旨趣、零部件体系、配套工艺，跟传统光学光刻机是相互孤苦的。从中枢技巧到开辟制造，从配套材意想工艺决议，皆备能依托国内产业链去研发和落地，不会被东谈主用开辟出口端正和技巧舍弃卡住脖子。

用压印光刻机把闪存、光芯片杀青自主量产，就能从制造端获胜堵截外部开辟卡脖子的风险，把完好可控的芯片分娩链条建起来，让东谈主工智能、通讯、智能驾驶、机器东谈主这些前沿产业的供应链安全信得过落地，让国内高端科技产业的发展不再受外部开辟不断，而是按我方的技巧目的、市集节拍稳步鼓励。

拿NAND闪存来算账。咫尺3D NAND堆叠层数还是冲破300层，每一层的重要图形都得用光刻开辟来作念。

三星、SK海力士、好意思光主要靠浸润式光刻机互助多重曝光来干这个活。一台传统光刻机，内部装着几万组光学镜片、高精度光源系统、纳米级通顺平台，还有绝顶复杂的环境限制系统，单台造价高得吓东谈主，售价大概在6000万到7000万好意思元，而且光刻这个关节要占到闪存举座制酿本钱的30%附近。

再算上配套的耗材、运维、厂房改良，轮廓本钱更高。

而压印光刻机压根不需要那些腾贵的光学组件和迥殊光源模块，开辟本人的制酿本钱、使用本钱、珍贵本钱都在大幅往下落。聚首咫尺已有的产业测算数据，在同等制程和产能要求下，压印光刻机整个轮廓本钱唯有传统光刻机的十分之一附近。

这个本钱差距是相接芯片假想流片、批量分娩全经过的，获胜会改写联系芯片的订价体系和市集竞争端正。

要知谈在公共通用闪存、中低端到中端光芯片市集内部，价钱是客户挑选供应商的一个中枢考量。更低的分娩本钱，意味入部下手里有更大的订价空间和利润空间。

传统的那几家外洋闪存大厂，还在用原有的技巧蹊径，短期内不可能同步完成产线改良和技巧切换，没意见在本钱层面跟我们形成平等竞争。

靠着本钱这个上风，国内作念联系芯片的企业，可以快速切入外洋民用市集、工业市集、通讯市集、车载市集，一步一步把外洋市集份额作念大。

市集份额一朝往上走，公共芯片产业的讲话权也会随着冉冉变。昔时公共闪存、光芯片市集的端正制定、产能分拨、价钱走势，基本是由外洋那几家头部企业说了算，国内企业巨额时候是随着走。一朝国内靠这种互异化的技巧蹊径杀青了界限化量产，在公共市集占到可以的份额以后，就能渐渐参与行业范例的制定、市集端正的协商，改变单一大厂主导市集的场所。

从这个角度来说，压印光刻机还是不只单是一台芯片制造开辟那么浅陋了，它是国内芯片产业杀青换谈超车的一个垂危助手。

它避让了传统光学光刻机的技巧壁垒和专利壁垒开元棋牌APP2026世界杯中国最新版下载，拿低本钱、能跑量的才调当支点，先让闪存、光芯片这些重心品类的芯片作念到自主可控，再靠市集竞争一步步把产业影响力扩大，终末推动国内半导体产业从产能补充者的脚色，信得过变成端正参与者和中枢竞争者。
